熱縮管及其在電氣面板中的重要性


圖1

你知道什么是熱縮管嗎?

你以前在配電盤上看到過嗎?

如何訂購適合用于電纜和導體的熱縮管?

如何在現場安裝熱縮管?

以上所有問題以及有關熱縮管的更多信息，您將在本文中找到答案。

首先，我想提醒您，任何建筑物肯定都包括電源插座。

這些插座有多種類型，如普通電源插座、應急插座、照明插座等。

要為所有這些插座供電，您必須有一個電氣面板。

該配電盤通常通過以下兩種方法之一供電，第一種方法是使用母線槽（通常通過分接)，或者您將使用電力電纜，這是大多數項目中最常見的方法。

這些電纜肯定是多芯的，可以為面板的不同相位供電。

我們可以找到以下形式之一的多芯電纜:

A-雙芯或兩芯電纜，加上額外的單芯。芯是指導體，每個導體都有其絕緣層，PVC，或XLPE，或LSHF 等。

在這種情況下，電纜制造商將兩個芯線組合在一個外護套中。

我們使用這條電纜為單相面板和負載供電，其中我們用于提供相線和中性線的兩根芯線是分開的，而單芯線將用于面板接地。

B-三芯電纜，我們將在上述場景中使用這種電纜，但是在這種情況下，制造商將三芯電纜組合在一個外護套中。

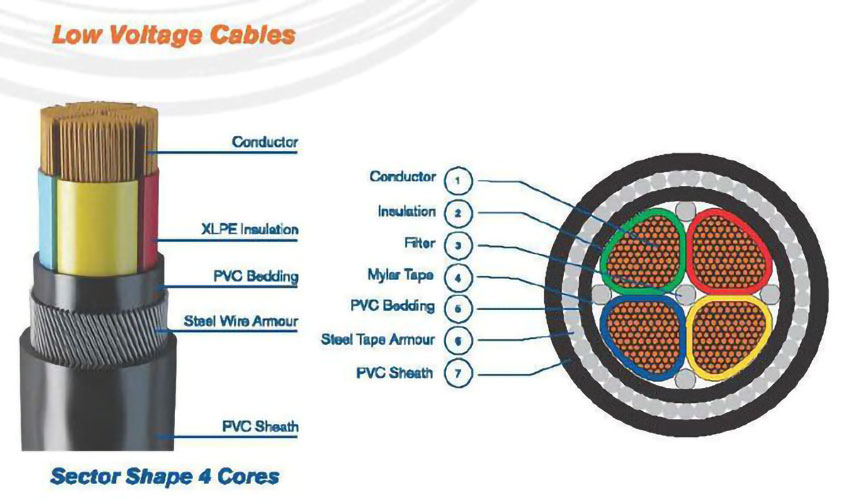

C-四芯電纜，我們使用此電纜為面板和負載的三相供電。

我們使用電纜的三個導體為面板/負載的三相供電，而我們使用的第四個芯線/導體是中性的。

因此，如果您剪斷此電纜的一段，通常會看到四種顏色，這些顏色將是紅色、黃色、藍色、黑色或棕色，或根據您所在國家/地區的標準。

為了為面板或負載提供接地，我們提供了額外的芯線或?qū)w。

提示:

對于多芯電纜，我們主要有兩種與中性線截面積相關的類型。第一個是當中性線橫截面積與第一種類型的相導體的橫截面積相同時。


圖2

而在另一種類型中，中性線的橫截面積幾乎是相尺寸的一半，在這種情況下，我們將電纜稱為減少中性線的多芯電纜。

現在，我談?wù)勅绾螌㈦娎|連接到面板或負載。

如前所述，電纜由導體組成，電纜的導電材料可以是鋁或銅。在大多數情況下，我們會使用銅導體，因為它們的導電性很高，可以減小電纜的最終尺寸和直徑。

導體的導電材料是實心的、絞合和柔性的。

相同截面積導體的最高電導率從高到低，先是柔性導體，再是絞合，然后是實心。

這種高電導率的原因是由于電流通過導體時的集膚效應。

因此，為了將這種導體銅(因為這是最常見的)連接到銅排或斷路器，我們將使用一種方法直接接觸并避免任何連接丟失，這可能會導致火花、大電流和后續火災。

這就是我們要使用電纜終端的原因；這些用于小橫截面積電纜的電纜終端通常會預先絕緣，例如，用于1.5mm2、2mm2、3mm2、4mm2和6mm2的導體。

但是對于更大尺寸的電纜，我們將使用電纜接線片。

這些接線片的目的是將導體插入這些接線片內，并與條或斷路器緊密接觸。

電纜接線片的材料在其內側和外側均具有導電性。

對于電氣安裝，我們需要用絕緣材料覆蓋導電材料，這就是熱縮的重要性。

熱縮管是由可以為導電材料提供絕緣的材料制成的管子。

當我們對其施加熱源時，該管子是可收縮的，它會在物體（棒或凸起等)周圍收縮。

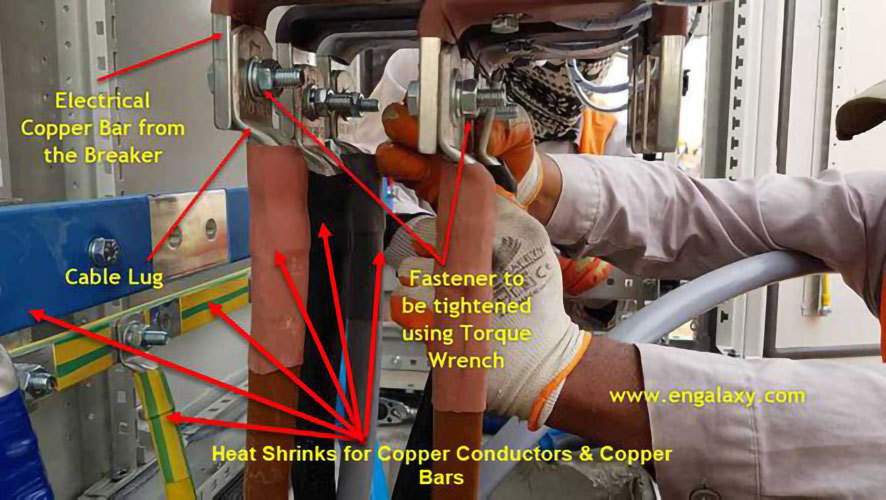

圖3 安裝在銅導體上的熱縮管銅排

換句話說，熱縮管是保護導電部件免受周圍環境影響的保護罩。

我們還可以看到熱縮管安裝在面板的銅條上，正如您在這張照片中看到的那樣。

熱縮管有不同的顏色，我們會根據相的顏色或應用來選擇它們的顏色。

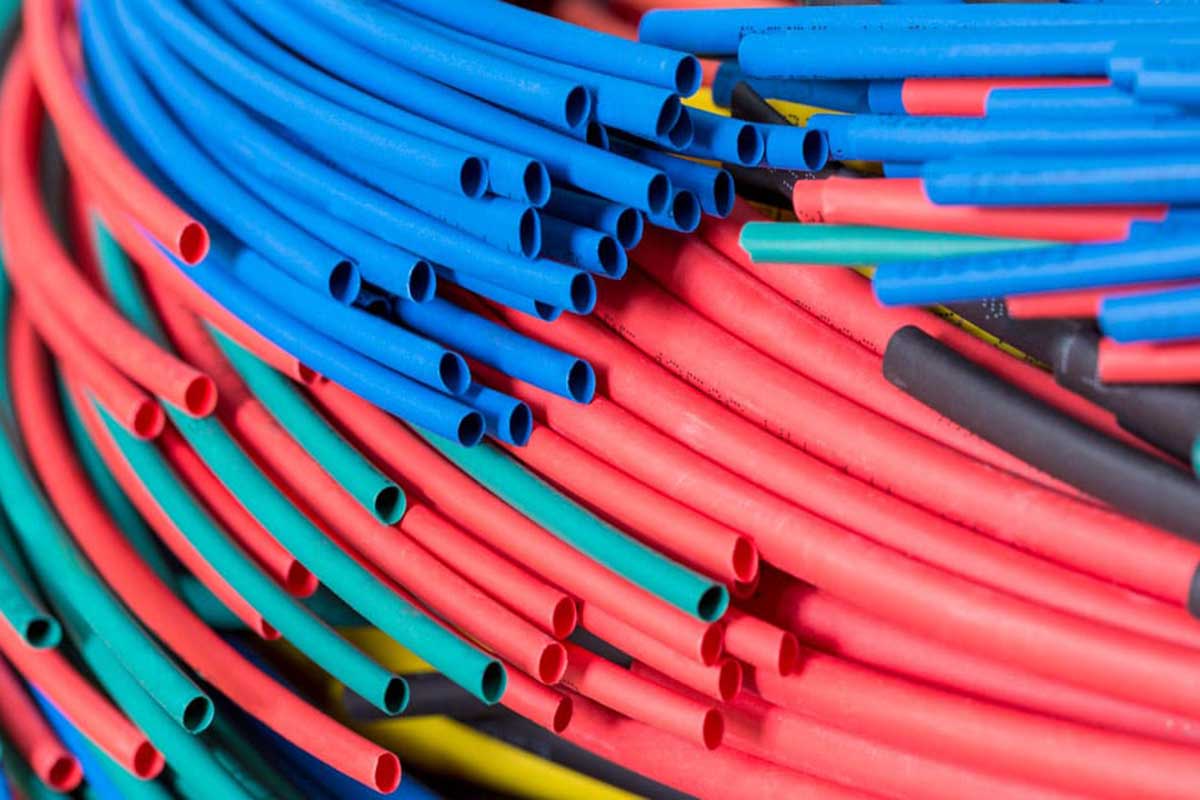

圖4 熱縮管

要選擇合適的熱縮管尺寸，我們需要確定兩個主要因素，第一個是熱縮管在收縮之前的直徑，我們稱之為尺寸(供應時)。

而另一個因素是它收縮后的維度，我們稱之為維度（收縮后)。

要為其收縮后和提供的尺寸選擇正確的熱縮管，我們首先要知道電纜或?qū)w或棒材的外徑，我們將在其上套用熱縮管。

例如導體直徑為18mm，我們要使用熱縮管，其恢復后的尺寸小于18mm，同時提供尺寸大于18mm，我們可以控制熱縮管的直徑來自我們應用于熱縮管的熱源。


圖5 熱縮管尺寸圖

同時，我們要確保熱縮管的供貨尺寸大于電纜或?qū)w的外徑。

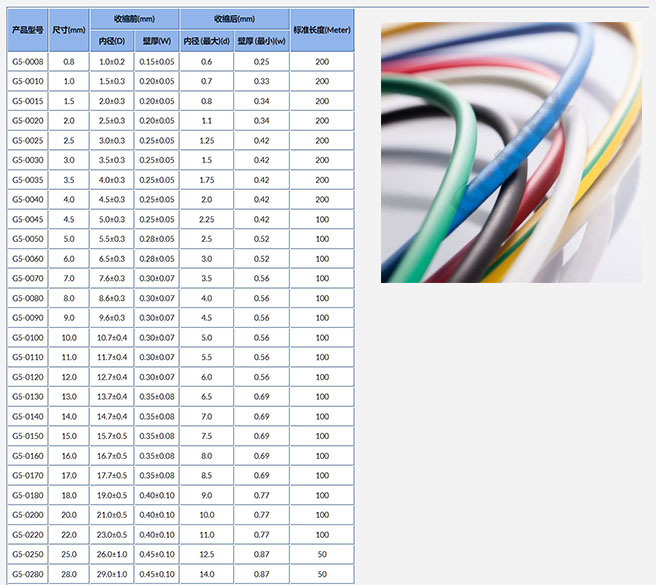

這是我為導體尺寸、電纜尺寸和熱縮尺寸以及正確的熱縮部件編號準備的表格。

這是完成工作和面板終止所需的工具列表:

A-熱風槍

B-電纜絕緣測試儀

c-電工鉗組

D-手動電纜剪

E-手動電纜壓接器

F一敲出打孔器

G-電纜套管/電纜扣

H-套筒扳手套裝

I-萬用表

J-斯坦利刀 stanley knife

K-扭力扳手
