燃氣管道防腐熱縮管之ATM中壁含膠熱縮套在防腐領域中的應用

摘要：本文通過一個典型的工程實例，介紹了輻射交聯熱縮管在燃氣管道防腐中的應用情況，并提出了推薦使用范圍及施工注意事項。
關鍵詞：輻射交聯、熱縮管、防腐絕緣、燃氣管道

1、工程應用實例

在燃氣管道施工和運行中發現，室外埋地鋼制管道在端頭和法蘭盲板處、鋼管接口焊縫補口處、管道三通連接處、室內燃氣管道穿墻、穿樓板處以及室內暗設燃氣管道等處的防腐較難施工，防腐效果也不理想，經常因腐蝕造成穿孔漏氣。鄭州市天然氣管網普查報告提供的資料表明，在發現的 81個管道漏氣點中有 55 個是由于腐蝕造成的，而且大部分都集中在上述部位。可見，防腐絕緣層質量的好壞是鋼制燃氣管道能否長期安全運行的關鍵。

我們在某大廈燃氣工程中開始試用輻射交聯熱縮管。該大廈是一座集辦公、餐飲、購物、住宿為一體的 5A 級智能大廈，它有 7 個食堂需要使用燃氣，分布在大廈的地下室、地上 5 層、6層、7 層和 13 層內。經多次現場調查 ,發現有以下難題：
(1) 大廈內部通風完全依靠中央送排風系統，廚房的送排風系統與大廈其他部分的送排風系統相通，大廈全部對外窗戶都不可開啟，只采光不通風，所有地上廚房都屬于規范規定的“內廚房”的用氣環境，廚房內的燃氣管道一旦漏氣，就有可能通過中央送排風系統在整個大廈彌漫，形成災難性的后果。
(2) 燃氣引入管必須分 3 路穿過大廈東外墻直接引入地下室內，南側地上引入管也只能位于樓梯間內。
(3) 從地下室到 7 層廚房的燃氣立管只能敷設在樓梯間內。
(4) 每層廚房的水平燃氣干管道都有穿越儲藏間、密閉房間和埋入地面暗設的情況。
在采取引入管沉降補償、立管溫差補償和自重支撐、分路設置緊急切斷閥、設置集中控制可燃氣體泄漏報警系統、地下室燃氣管道末端設置放散管并引至室外等技術措施外，對燃氣管道采取適當的防腐措施是保證大廈燃氣工程質量的關鍵。經分析比較確定大廈室內燃氣管道全部采用阻燃性輻射交聯熱縮管進行防腐絕緣。從近 3 年的運行情況看 ,效果十分良好。

2、使用范圍

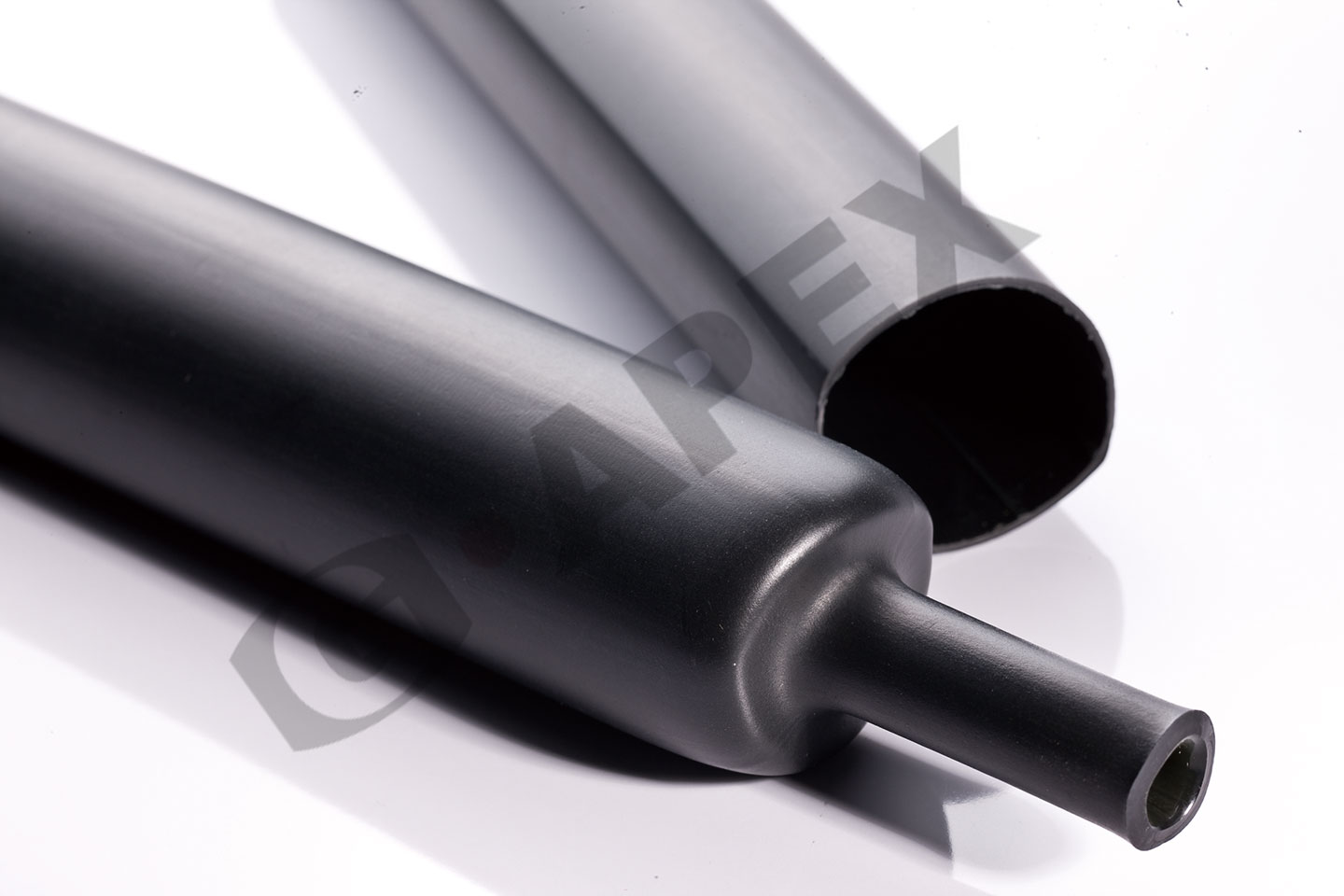

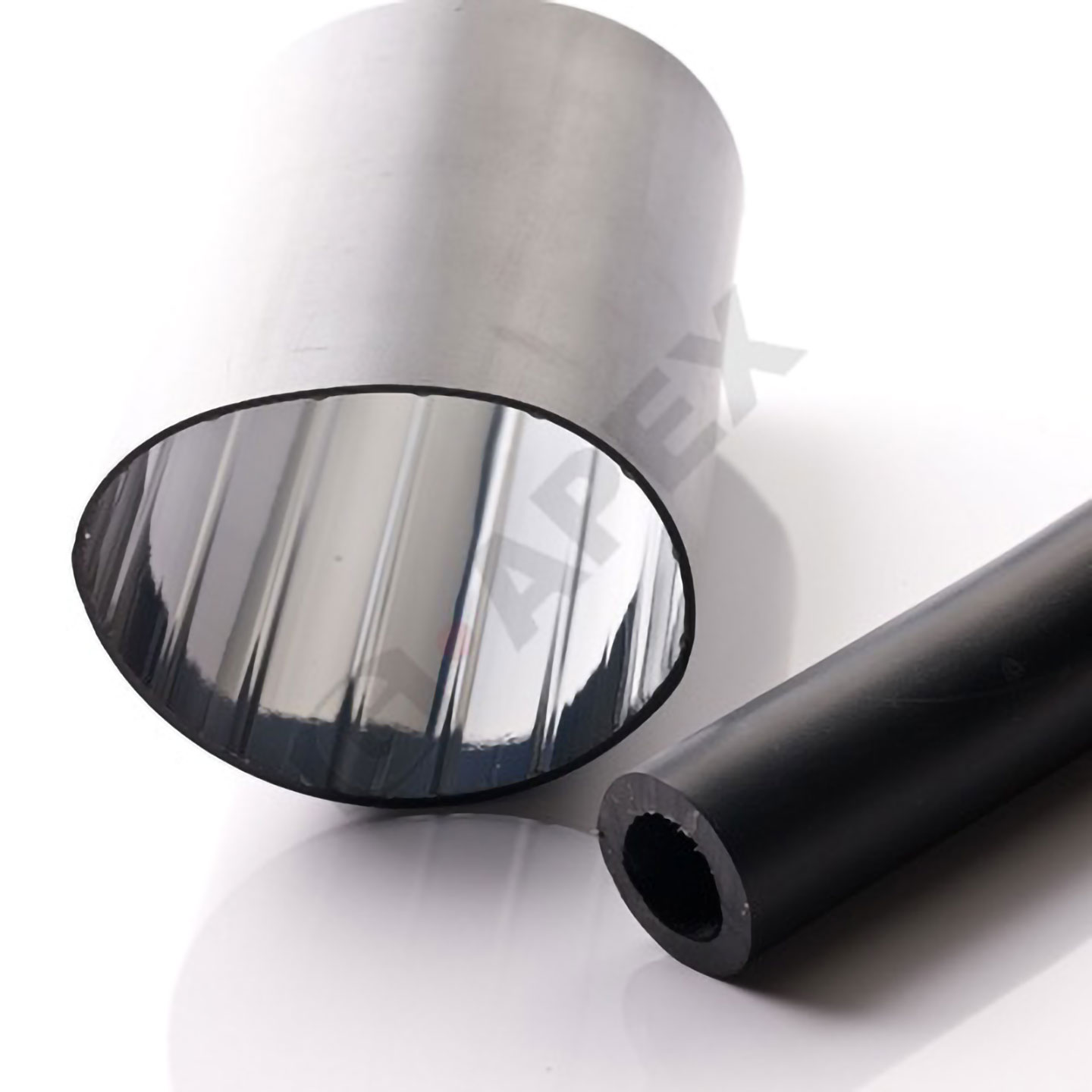

ATM中壁含膠熱縮管是采用聚烯烴作為基材并加入各種添加劑，經過混煉、成型，用電子束或 Co60 輻照，使分子中的碳氫鍵斷開，產生自由基，分子間自由基重新組合成嚴密的網狀結構，最后擴張、拉伸加工而成的一種新型防腐絕緣材料。
使用ATM中壁含膠熱縮管防腐具有許多優點：密封性能好、剝離強度和機械強度高：絕緣防腐性能優異，極少出現氣孔、針眼等缺陷；熱縮均勻，無開裂卷邊現象；現場操作簡便、使用安全，補口時可做到隨焊隨補，不會因為補口速度影響施工進度。
熱縮管防腐最大的缺點是成本高，尤其是阻燃性熱縮管。但經綜合比較，輻射交聯熱縮管仍是一種相當理想的防腐絕緣材料。在下述方面可以考慮使用熱縮管。
(1) 調壓箱、調壓柜進出口管、樓棟引入管等埋地管與出地管交界處的防腐。
(2) 直埋閥門與地下管道法蘭連接處采用熱縮法蘭套防腐。
(3) 埋地鋼制管道在端頭、三通、變徑和法蘭盲板以及接口焊縫補口、補傷處的防腐。
(4) 鋼制燃氣管道穿越鐵路、重要河流、城市主要干道時套管內燃氣管道的防腐。
(5)室內鋼制燃氣管道穿墻、穿樓板時的防腐。
(6)重要公共建筑附近的架空中壓燃氣管道以及架空中壓燃氣管道距離建筑物、構筑物較近時，可考慮使用熱縮管防腐代替普通油漆防腐。
(7) 為住宅整體廚房、嵌入式灶具配管時 ,如果采用鋼制燃氣管道并確需暗設時，可考慮使用阻燃性熱縮管防腐。
(8) 埋地燃氣管道采用二、三層聚乙烯防腐時作為補口、補傷材料。

3 、施工注意事項
(1) 鋼管對口之前，先將熱縮套連同襯膜或襯紙一起套在鋼管上，根據熱縮管的長度，在防腐層搭接部位邊界線畫出標志線，并移至不受焊接工作影響的部位 (通常 1. 5 m 左右) 。

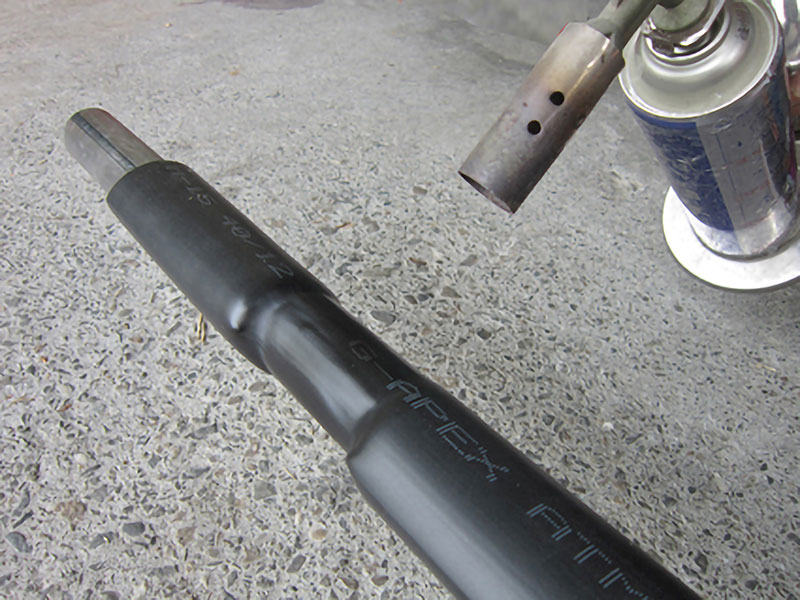

( 2) 預熱時應使用噴燈、專用噴槍等加熱用具，將待防腐的管段預熱到 70～80 ℃，即預熱溫度應比熱熔膠軟化點溫度低 10 ℃。可使用熱熔膠棒檢查預熱溫度，當膠條接觸鋼管即被燙化，就表示預熱溫度符合要求。絕對禁止鋼管未達到規定的溫度就進行作業。
(3) 加熱時應注意熱縮套兩端與鋼管預制涂層搭接不小于 50 mm，用短木楔等物支撐熱縮套的兩端，使之與管道位于同心位置。
(4) 加熱應從中央開始沿熱縮管直徑方向上下均勻移動，嚴禁火焰沿長軸方向移動或在一處停留。熱縮套收縮大體完成后，再用微火全面、均勻加熱至端部有熱熔膠溢出。
(5) 彎管處可采用多個熱縮管搭接法 (蝦米重疊式) 施工 ，重疊部分不少于 50 mm ,加熱方法同直管。
