4 線束膠帶纏繞方式介紹之線束熱縮管

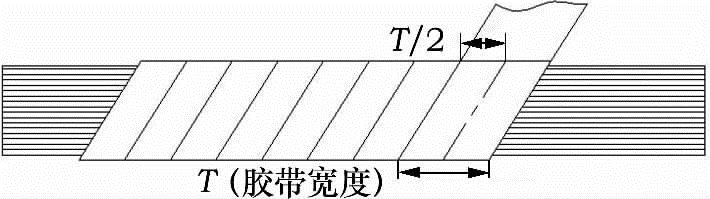

1）膠帶全纏  膠帶密封纏繞于線束支干上， 纏繞之后， 導線不外漏。 如圖11所示。 一般情況下膠帶全纏， 疊壓膠帶寬度的二分之一 （即膠帶包裹線束兩層）， 對于一些無特殊嚴格要求的部位， 膠帶疊壓寬度可放寬到三分之一， 起到密封捆扎線束的作用。

圖11   膠帶全纏包扎

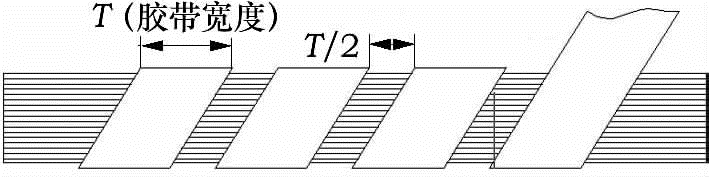

2）膠帶花纏 膠帶螺旋纏繞于線束支干上， 纏繞之后， 部分導線螺旋外漏。 如圖12所示。 一般情況下膠帶花纏， 膠帶螺旋纏繞的寬度約二分之一（即線束外漏約膠帶寬度的二分之一）。 根據線束分支的粗細不同， 膠帶螺旋纏繞的寬度也不同， 同時所用的膠帶寬度規格也不同。 線束直徑≥10 mm時，選用規格為19 mm寬度的膠帶； 線束直徑＜10 mm時，選用規格為10 mm寬度的膠帶。 膠帶花纏起到捆扎線束的作用。

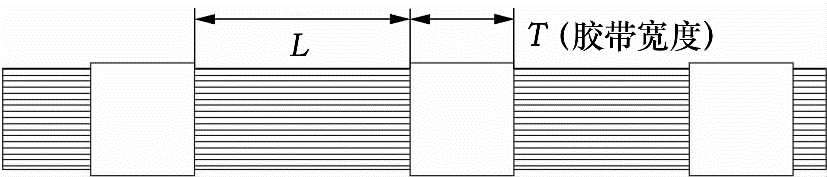

3）  膠帶點纏

線束支干上每間隔一定的距離，膠帶原位置纏扎兩圈。 如圖13所示。 一般情況下膠

帶點纏也稱間隔纏， 膠帶間隔纏扎的距離L約100~ 150 mm。 特殊情況下可適當放寬距離或者縮小距離。 如果線束外需要做編織處理， 一般間隔距離為50~100 mm。

圖13   膠帶點纏包扎

第三頁  共五頁
