熱縮管擴張技術綜述

摘要：擴張技術對熱縮管的軸向收縮率起決定作用，如何才能降低熱縮管的軸向收縮率，是各熱縮管制造廠家追求的目標。本文主要介紹了熱縮管的擴張技術，探討了影響熱縮管軸向收縮率的因素，為降低熱縮管的軸向收縮率提供了技術依據。

關鍵詞：熱縮擴張軸向收縮率

1 前言

熱縮管具有絕緣保護、密封防潮、機械補強、標識識別等特點，廣泛應用于電子、電器、航天、軍工、船舶、高鐵、汽車以及核電等各個行業。熱縮管的關鍵制造工藝有輻射交聯和擴張定型，輻射交聯能夠改變高分子材料的分子結構，賦予高分子材料記憶功能，使其具有熱縮性能，一般輻射劑量為 80 一 150KGy ；熱縮管的軸向收縮率是用戶最關注的技術指標，要求其保持穩定并且要小。擴張技術對軸向收縮率起決定作用，擴張時，首先將擴前管加熱到 110 ℃ 一 130 ℃ ，使其達到高彈態，加熱介質溫度一般比高彈態溫度高出 20 ℃ 左右。擴張方法有連續擴張和間斷擴張，連續擴張又分為內壓擴張和內壓與真空聯合擴張，內壓與真空聯合擴張生產效率高，被廣泛采用，內壓擴張適合輻射劑量高的熱縮管擴張，采用這種技術制造的熱縮管收縮力大，絕緣密封更加安全可靠。

2 內壓與真空聯合擴張技術

采用內壓與真空聯合擴張，要求擴前管的凝膠含量不能大于 55 % ，否則無法順利擴張。因為真空能夠產生的最大負壓為 1 個大氣壓，因此只用真空擴張很困難；而擴前管內部壓力也不能太大，否則，擴前管會產生不均勻并且失去控制的膨脹，導致擴張無法進行。內壓與真空聯合擴張技術的真空室分為單真空室和雙真空室。

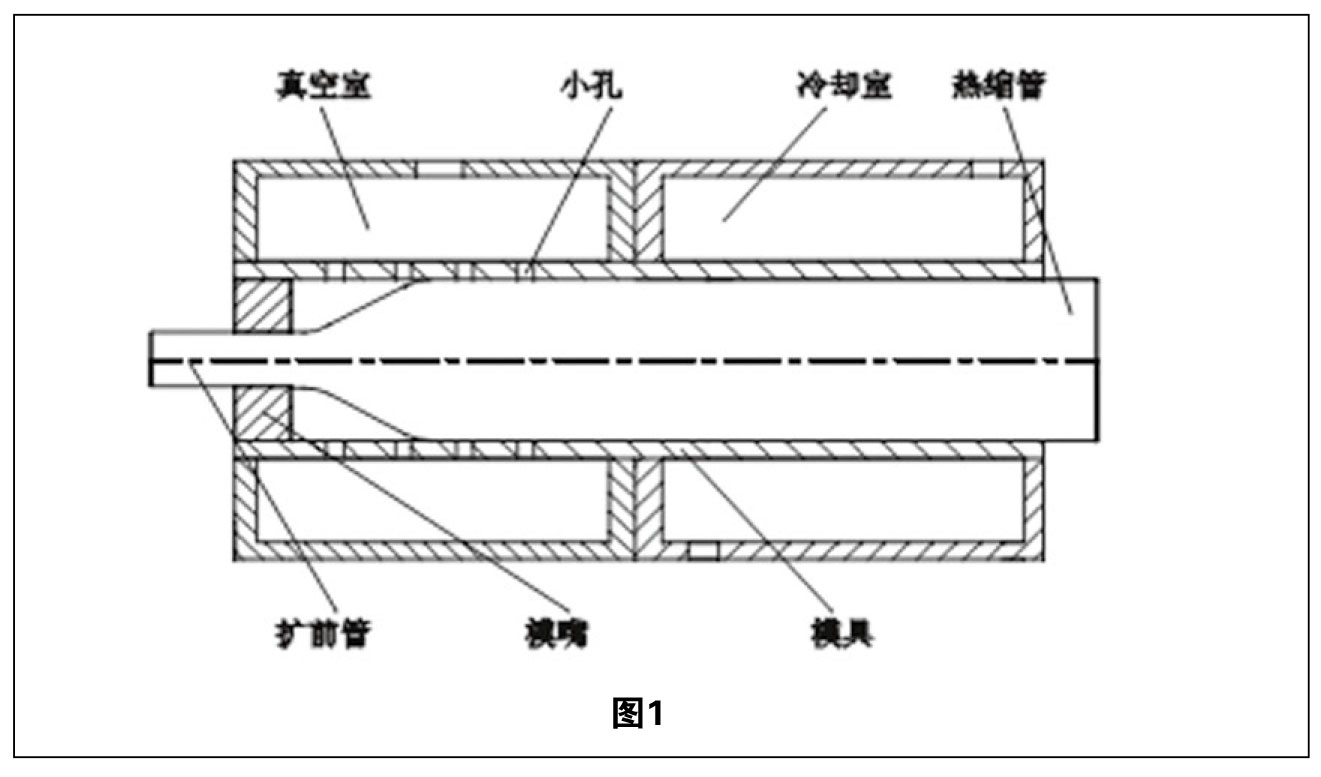

傳統的真空擴張裝置如圖 1 所示，由模具、模嘴、真空室和冷卻室構成，模具上有小孔，小孔與真空室連通，模嘴起到真空密封作用，一般情況下，擴前管內有壓縮空氣，擴前管在內壓和真空的聯合作用下擴張，然后進入冷卻室冷卻，最后得到熱縮管。這種擴張裝置有兩個缺陷，一個是熱縮管的軸向收縮率不穩定，另一個是熱縮管的軸向收縮率大。

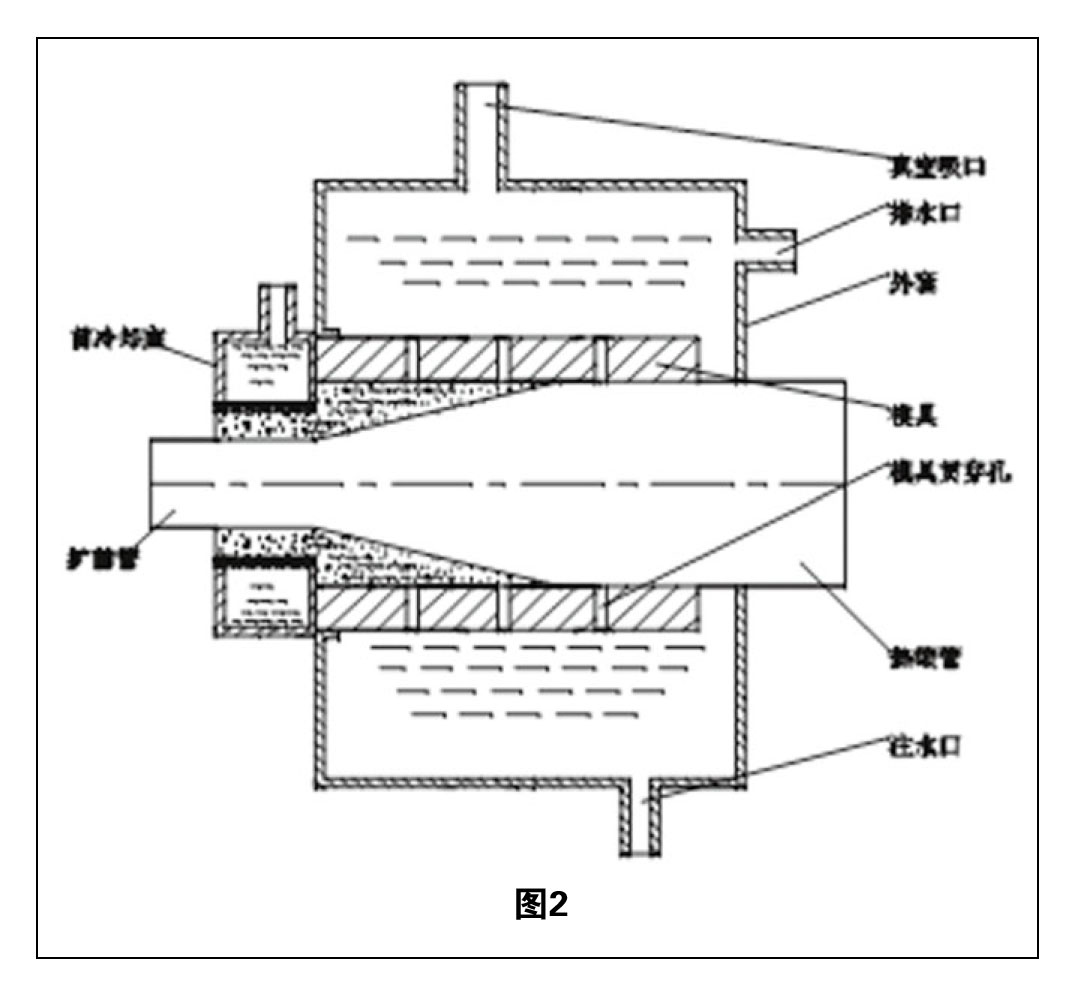

吉田俊彰等發明了圖 2 所示的擴張裝置，該擴張裝置主要由預冷卻室以及真空室和冷卻室構成，擴前管不是直接進入真空室進行擴張，而是在進入真空室以前由預冷卻室的水霧進行冷卻，降低擴前管的表面溫度，提高表面張力，同時減小擴張過程中熱縮管與真空室和冷卻室之間的摩擦，與圖 1 相比，熱縮管的軸向收縮率小。

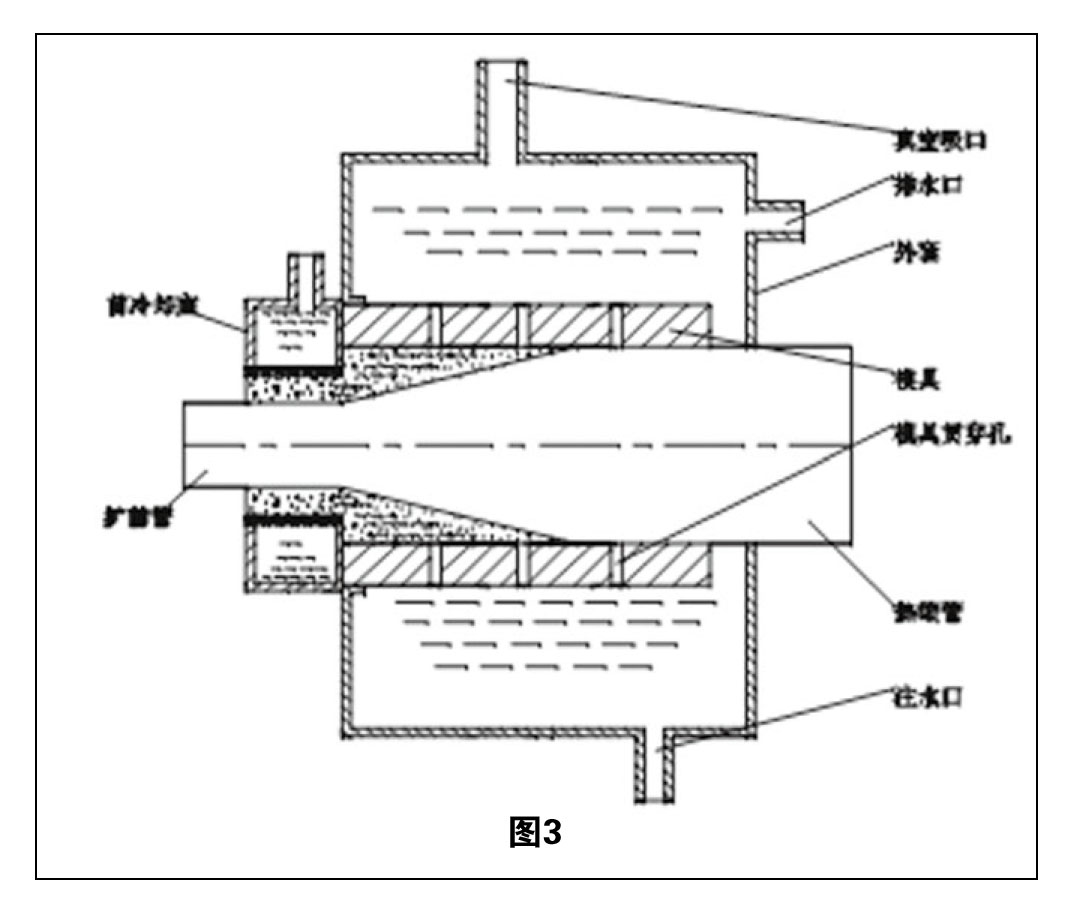

岡本達雄等圖發明了圖 3 所示的擴張裝置，該裝置由前冷卻室、模具以及外套等構成，模具上有貫穿孔，用于模具內部形成真空，以便于真空擴張。前冷卻室的內表面有噴射孔，冷卻水由噴射孔均勻地噴灑到擴前管表面，對擴前管表面進行冷卻。由于真空吸口不斷的吸真空，因此外套內部始終處于真空狀態，這樣噴射的水通過模具貫穿孔在真空作用下被吸走，從排水口排出。為保持外套內部的水溫穩定，需要不斷地從注水口注水。該裝置不受擴前管外徑變化的影響，熱縮管軸向收縮率特別小而且穩定，速度快，壁厚均勻性好。

當擴前管的內徑為1MM ，壁厚0.45MM ，擴張比為 3 ，在擴前管內部壓力為 0 . 05MPa 、真空為 700mm、冷卻水噴射流量為 480cc / min ，擴張速度可以達到 50m / min ，并且產品的軸向收縮率小于 1 % ，壁厚均勻度大于 66 ％。再例如擴前管的內徑為9MM ，壁厚0.5MM ，擴張比為2.3，在擴前管內部壓力為 0 . 001 MPa 、真空為 450mmHg 、冷卻水噴射流量為 150cc / min , 擴張速度可以達到 20m / min ，并且產品的軸向收縮率小于 1 % , 壁厚均勻度大于 77 ％。

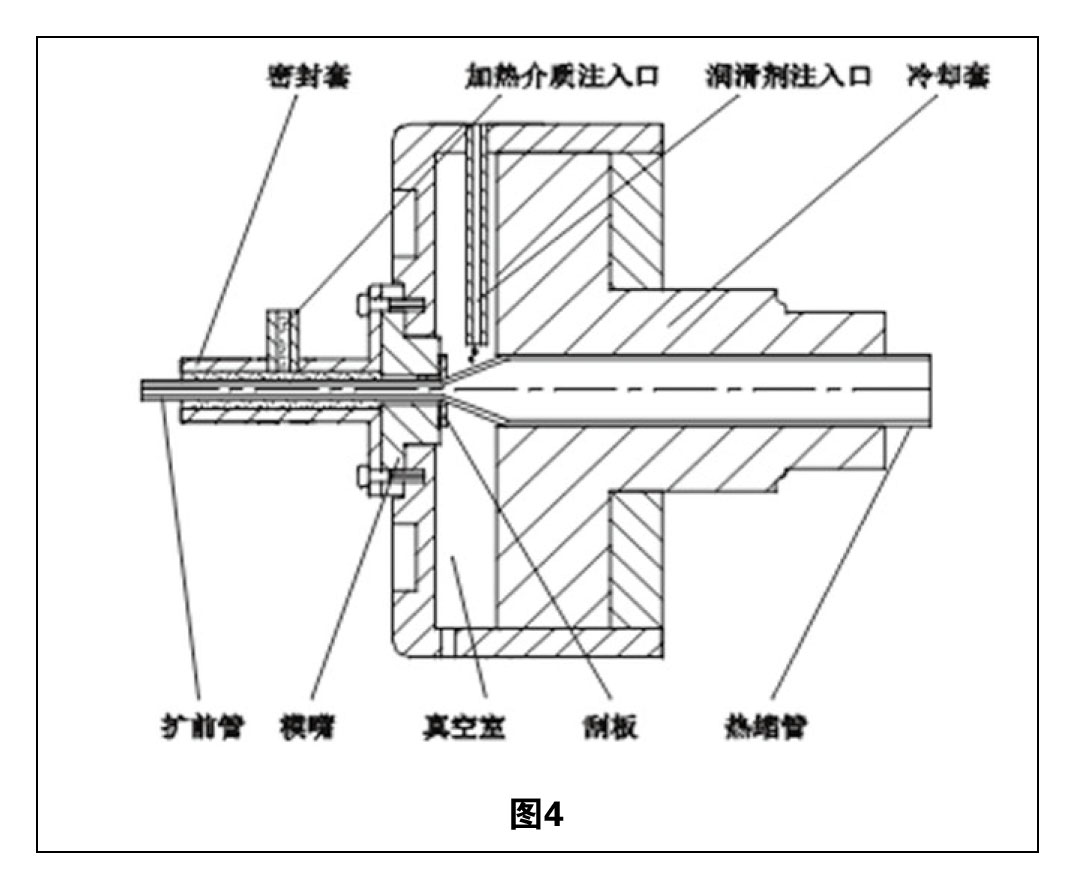

岡田光范等發明了圖 4 所示的擴張裝置，該裝置由密封套、模嘴、冷卻套、真空室和刮板等構成，它還包括加熱介質注入口和潤滑劑注入口。該裝置的特點是擴張穩定，產品的軸向收縮率小，壁厚均勻性好。擴前管由于擠出成型和輻射交聯的關系，外徑會發生變化。當擴前管外徑發生變化時，擴前管與密封套之間的縫隙會隨之改變，導致擴張過程的真空發生變化，進而影響產品軸向收縮率的穩定。當擴前管外徑較小時，擴前管與密封套之間的縫隙較大，擴張真空下降，熱縮管與冷卻套之間的摩擦較小，熱縮管軸向收縮率也較?。划敂U前管外徑較大時，擴前管與密封套之間的縫隙較小，擴張真空較大，熱縮管與冷卻套之間的摩擦增加，熱縮管軸向收縮率較大。

增加加熱介質注入口以后，可以由加熱介質注入口主動注入加熱介質，保持擴前管與密封套之間始終密封良好，擴張真空不會隨著擴前管外徑的變化而變化，因此熱縮管軸向收縮率穩定。但是如果將加熱介質帶入冷卻套，由于冷卻套的溫度較低，加熱介質的粘度會變大，增加熱縮管與冷卻套之間的摩擦，導致產品軸向收縮率較大，為解決此問題，發明人在模嘴上安裝了一個刮板，利用刮板將擴前管外表面的加熱介質刮掉，這樣進入冷卻套以后，熱縮管外表面就沒有加熱介質了。另外由潤滑劑注入口注入潤滑劑，減小熱縮管與冷卻套之間的摩擦，能夠非常有效的降低產品的軸向收縮率。
