熱縮管與熱縮帶在電子電力產品中的應用

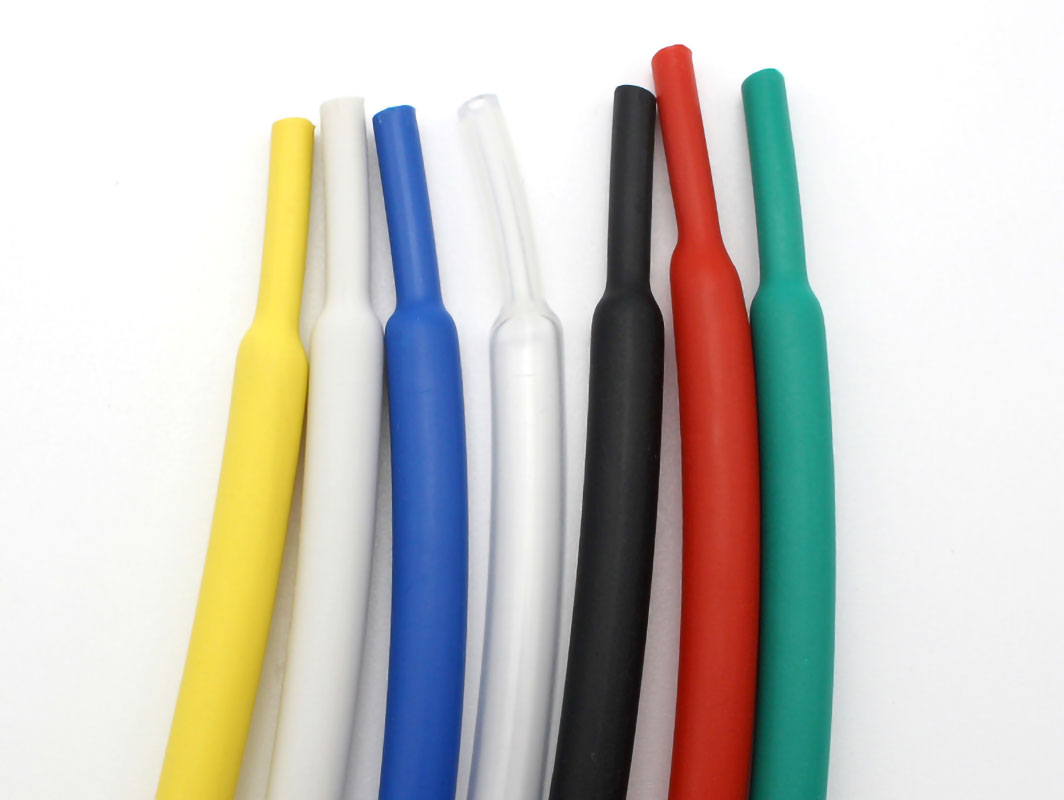

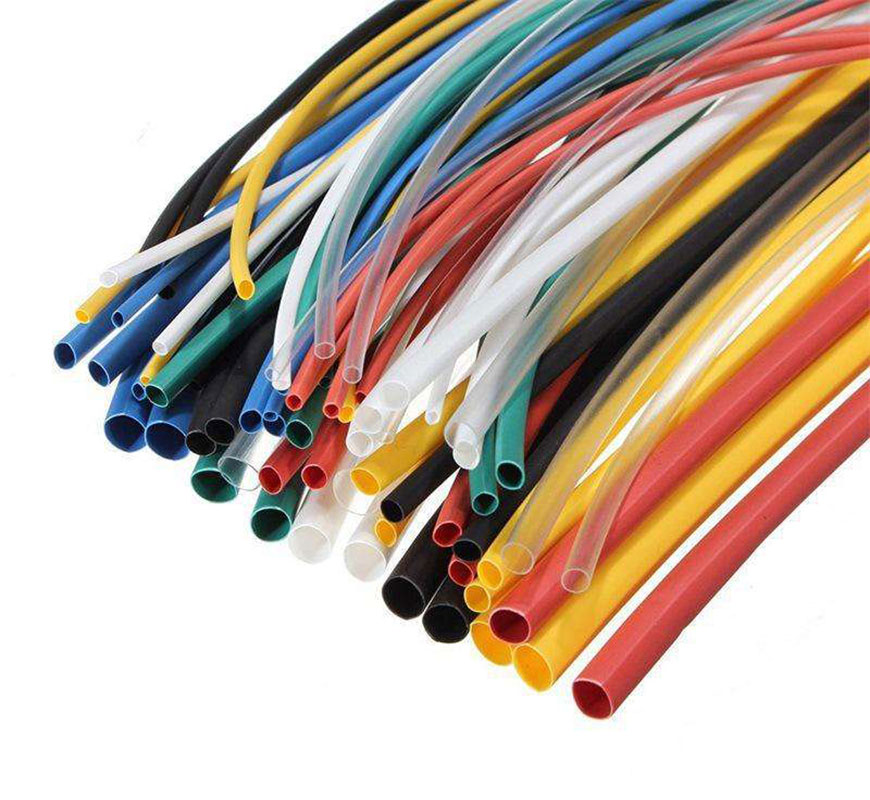

在電子制作和電子、電力產品中，各種焊頭的絕緣、保護、破損導線的絕緣修補中，使用市售成品熱縮管和熱縮帶是非常方便并得到廣泛應用的。熱縮材料由輻射多聯高分子聚合物組成，受熱后收縮以緊密包裹導線接頭以達到絕緣、密封與防護目的。熱縮管為空心套管結構，產品如圖1所示。使用時須將一定長度并稍粗于導線和焊片的熱縮管先套在導線上，將導線頭與所需對焊的焊片、元件端子或另外的導線頭對焊后，再將熱縮管移至焊頭上，熱縮管長度須以完全套住導一和焊接端子金屬裸露部分、并包住導線塑料外皮，然后用電吹風、熱風槍或電烙鐵加熱熱塑管使收縮即包緊緊包住焊頭，其防護、絕緣效果遠比電工膠布好得多。市售熱縮管DRS低溫收縮阻烯系列、PTG低溫收縮作阻燃系列、PEC通用型非阻燃系列和TWHST薄壁系列等。可根據使用環境選用。加熱溫度125/105℃，收縮率可達50-70%，有多種顏色及Φ~Φ50mm各種口徑可供選用。

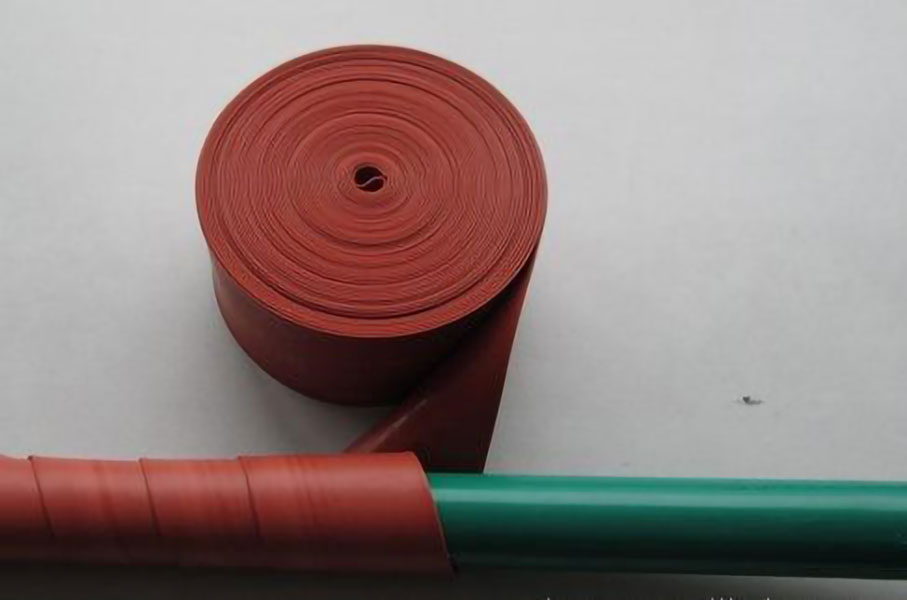

與管型的熱縮管不同，細長帶狀的熱縮帶至少由兩層不同材料組成。外層由熱縮高分子材料構成，加熱時沿帶的縱向收縮，是復合材料的主體，內層為熱塑性高分子材料，在外層發生熱收縮的溫度下即可熔融。使用時只要將其按1/3至1/2重疊度螺旋纏繞在被保護的焊頭或金屬裸露部位（內層面向?qū)w）加熱時外層沿縱向收縮、緊固于導體上，內層則受熱熔融重疊粘合成一體，并填充熱縮帶與導體間隙成為與熱縮管一樣的整體包封結構，完成對裸露導體的絕緣、密封與防護。由于使用場合、環境、條件不同的需要，熱縮帶的構型和規格尺寸也是多種多樣的。按構型可分為平帶、螺旋定型帶和裙帶三種，帶厚0.5~3mm，寬度有25、50、100mm三種，長度5、10、15或任意米數。


螺旋定型帶由帶型基材予先卷繞并定型為螺旋狀，螺旋半徑7~10mm，長度通常為2m，適用于導線直徑較小，用平帶纏繞困難并要求有一定絕緣厚度的場合，如架空線局部絕緣，其使用方法如圖2所示。裙形帶是一縱向不等拉伸制成的異形帶如圖3所示，可應用于不同直徑的導體，方形截圖或異型結構的絕緣與防護。


熱縮帶的收縮溫度為100~300℃，可用噴燈、熱風槍或高溫吹風機加熱，加熱時由末端順序烘烤，以重疊層間有熔融物微微流出為宜。
